はじめに

こんにちは。ローカスブルーの開発担当の板倉です。

先日、社内で実施した「測量研修」の様子について上記の記事を投稿しました。本記事では、そこで取得したデータを実際にScanXにアップロードする手順について紹介したいと思います。データも以下のリンクから取得可能です。ScanXユーザーの方や、ScanXのフリートライアル中の方はぜひ一緒にアップロードしてみてもらえると幸いです。

データについて

本記事では、先述した、Noteの記事「午前の部 レーザー測量」にて取得した、 DJI Zenmuse L1のデータを扱います。
その点群データは、以下のリンクからダウンロードすることができます。ScanXにアップロードする際は、あらかじめダウンロードしておいてください。

https://drive.google.com/file/d/1O-iOHIgZIenZq6MKqFsc8GAZDdsxknQG/view

アップロード方法

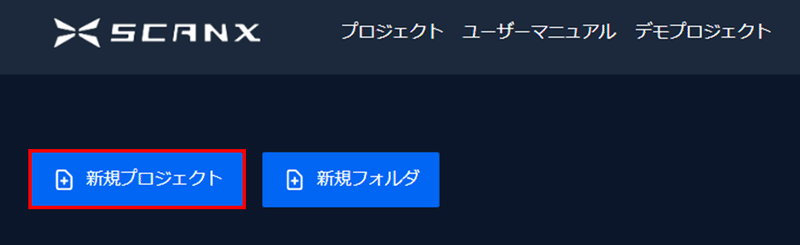

ScanXにログインしたのち、画面の左上にある、新規プロジェクトをクリックしてください。

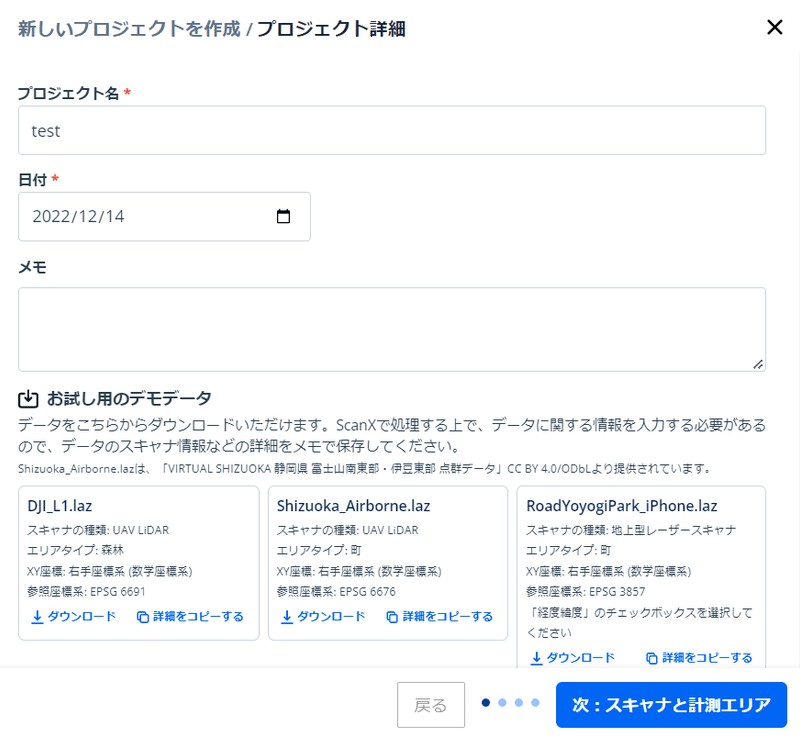

以下のプロジェクト作成画面が開きます。プロジェクト名および日付を設定してください。そのままでも構いません。その入力が完了しましたら、青色の「次：スキャナと計測エリア」をクリックしてください。

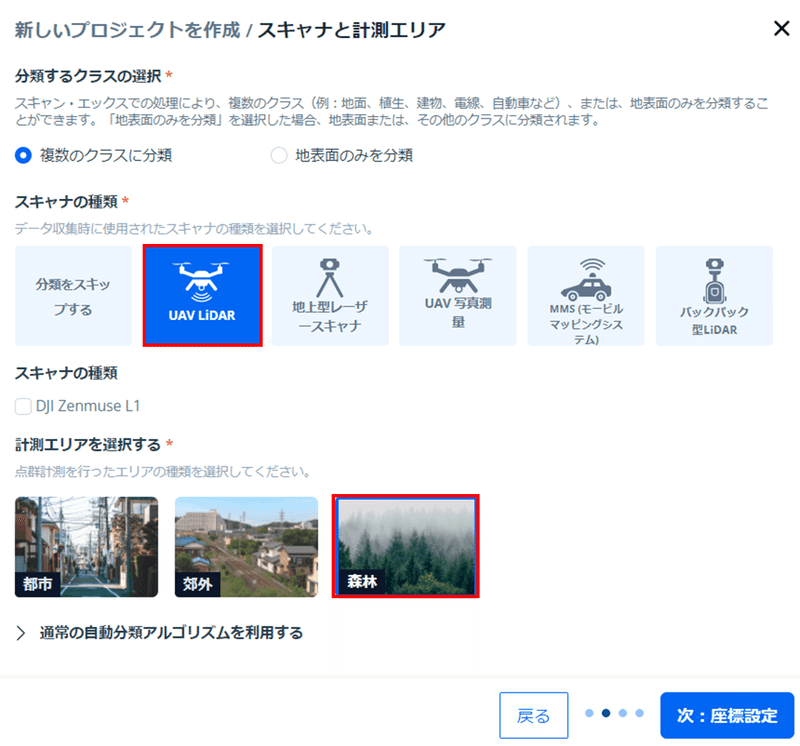

次に、取得したスキャナの種類とエリアを選択します。このデータの場合は、

• スキャナの種類：UAV LiDAR

• 計測エリア：森林

を指定してください。クリックするボタンは下図にて赤枠で示されています。そして、青色の「次：座標設定」を選択してください。先述の通り、使用するデータはDJI Zenmuse L1で取得されたため、□DJI Zenmuse L1を選択してください。練習データのため、今回は選択をしなくても構いませんが、今後ご自分のデータで行われる際は、選択するほうが望ましいです。

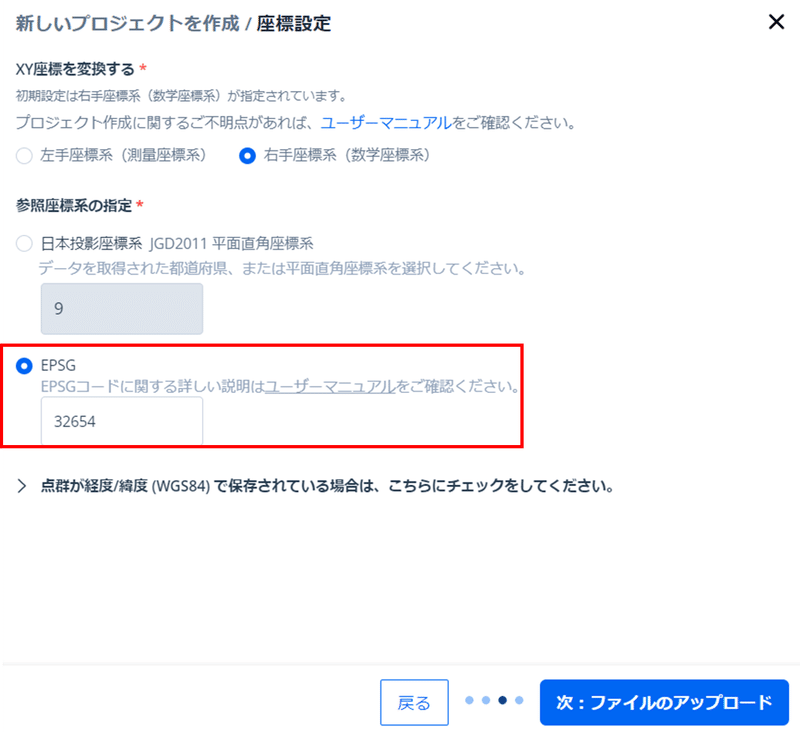

座標設定に関しては、以下の赤枠のEPSGコードの欄で、32654を入力してください。この番号は、点群をベースマップ（3Dの地図）と合わせて閲覧するために必要です。ご自身のデータで行われる際はユーザーマニュアルを参照の上、適切な番号を入力してください。

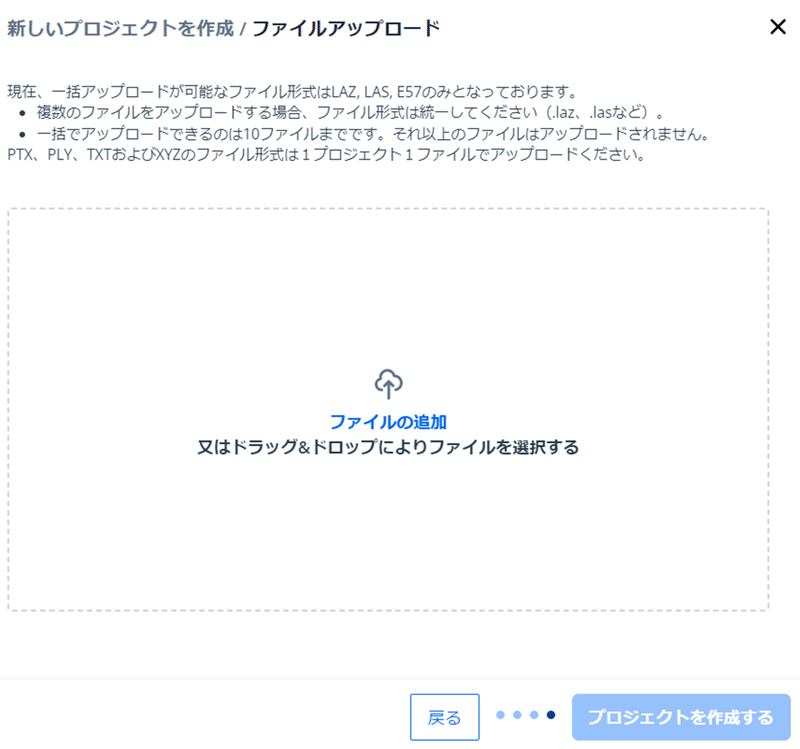

最後に、さきほどダウンロードしたファイルをアップロードしてください。ドラックアンドドロップ、または、「ファイルの追加」を利用してください。

結果の閲覧

ベースマップの表示

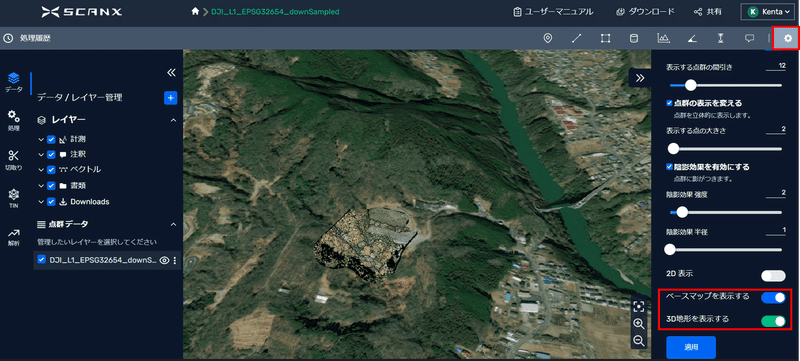

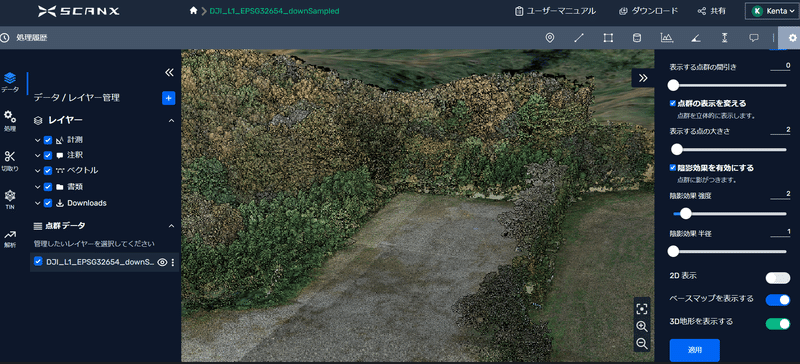

処理が完了すると、さきほど作成した点群のページ（プロジェクト）を閲覧可能になります。右上の歯車のボタンを押して、「ベースマップを表示する」・「3D地形を表示する」を選択してください。すると以下のように、点群を3Dの地図（ベースマップと呼ぶ）上で周辺の様子と合わせて閲覧することができます。

また、近くで点群を見ると、地表面や植生を確認することができます。樹木の色にもグラデーションがあることも見て取ることができます。ビューワー上で回転や移動することで、色々な視点から点群を閲覧することができます。

分類の表示

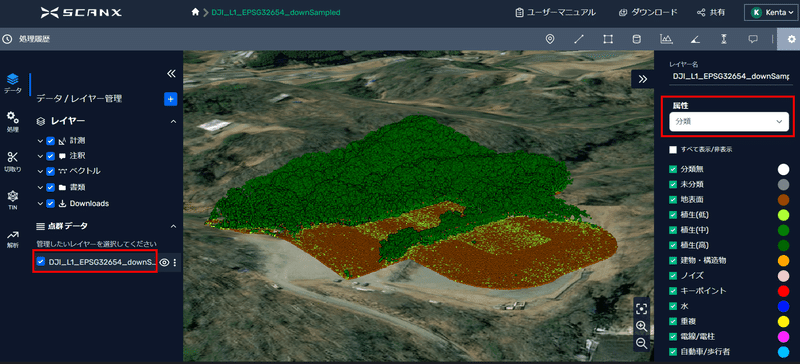

左下の、「点群データ」の中にある、赤枠をクリックします。すると、右側の赤枠のように、属性のパネルが表示されます。「分類」に変更することで、点群データの分類情報を見ることができます。
各色がそれぞれ異なる分類情報を有していることを示しています。茶色が地表面、緑が植生を示しています。

計測ツールの利用

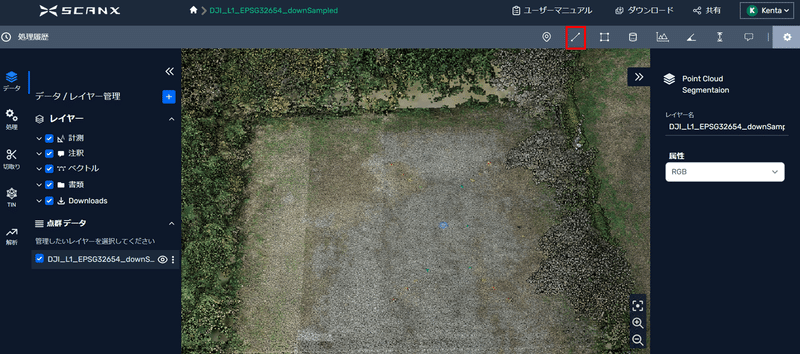

上部のバーから、計測ツールを選択できます。計測ツールでは、点の位置や点間の距離、体積などを簡単に計算・表示させることができます。

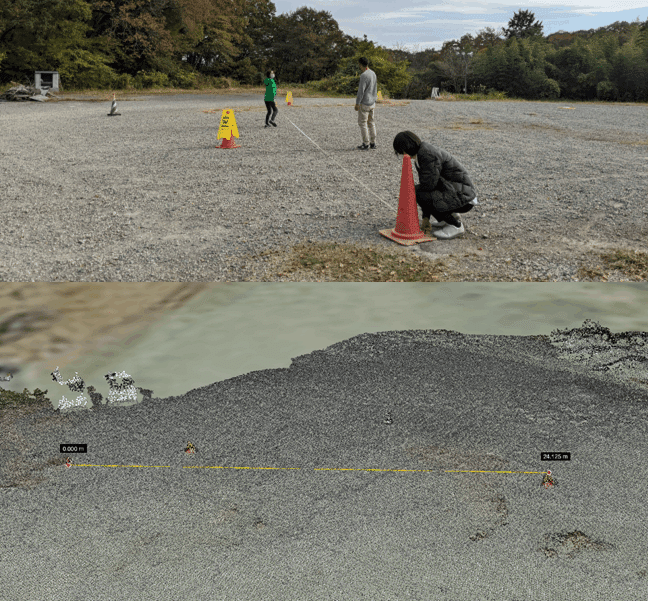

現地でも直線の距離を計測したので、その現地で得られた結果と、ScanXにて点群から計測した結果を比較してみました。対応するコーンの間を点群上で選択すると距離を計算することができます。現地で計測した値と、おおよそ一致したことが確認されました。

データのダウンロード

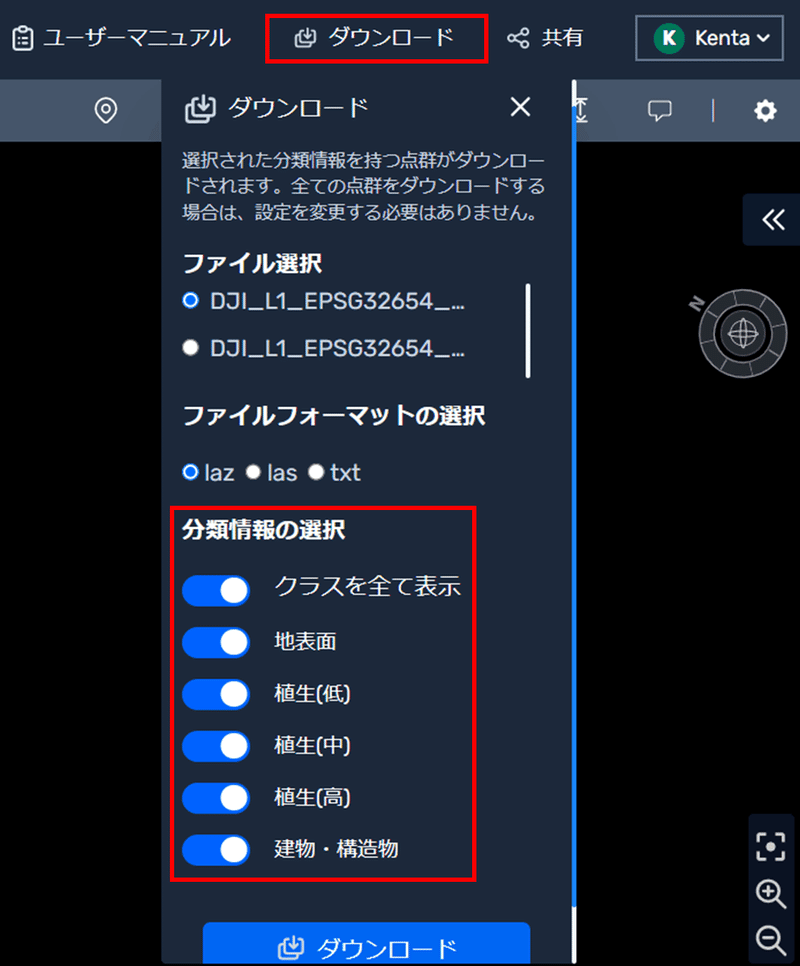

右上のダウンロードボタンから、分類情報を選択し、ダウンロードすることができます。以下の赤枠の「分類情報の選択」から、ダウンロードしたいクラスを選択してください。青色の「ダウンロード」ボタンを押すと、ダウンロードの準備が開始されます。その準備が完了するとデータのダウンロードが始まります。練習の際は、設定は変えず、そのままダウンロードしてみてください。

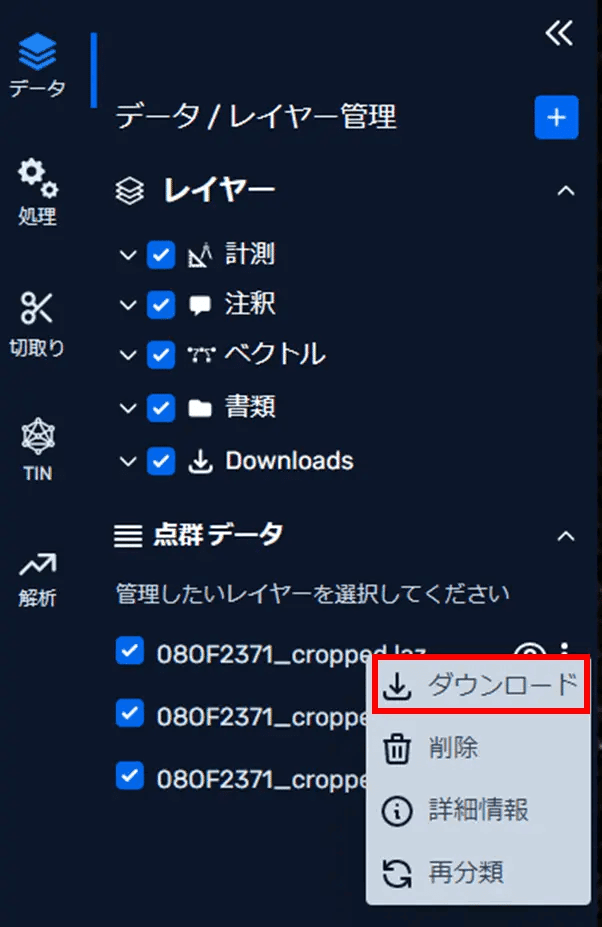

なお、別のアイコンから、全クラスを一括でダウンロードすることも可能です。「点群データ」の中の、三つの点のボタンを押すと、画像のようにポップアウトが表示され、赤枠で囲われているダウンロードを押すと、即座にダウンロードが始まります。

まとめ

本記事では、社内で実施した「測量研修」にて得たデータを、ScanXにアップロードする方法を紹介しました。さらに、その結果の見方や操作方法などを簡単に紹介しました。
本記事では、非常にベーシックな機能を紹介しましたが、このほかにも

• 樹木解析機能

• メッシュ生成機能

• DTM/DSM生成機能

など多種多様な機能が用意されています。無料体験も可能ですので、もし興味がございましたら、ぜひ当社までご連絡をいただけますと幸いです。また、技術的な情報や、製品のアップデート情報は、以下のtwitterアカウントでも発信しています。ぜひご覧ください。
